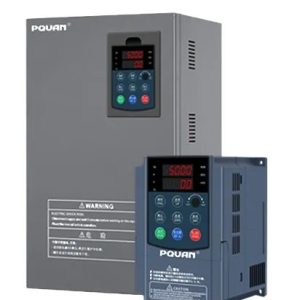

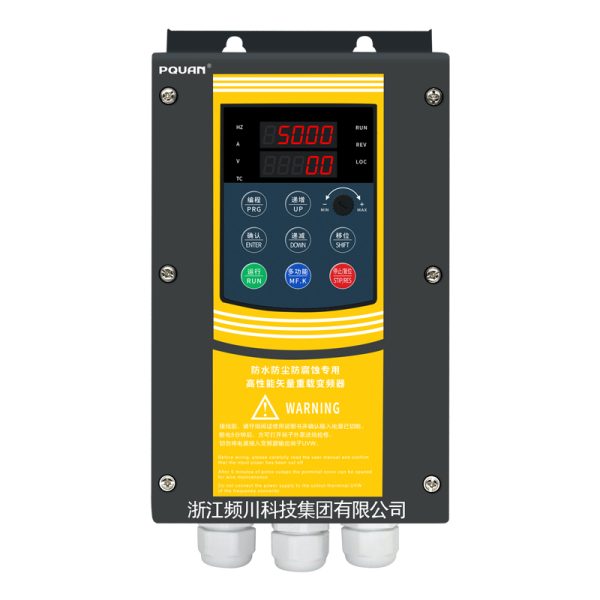

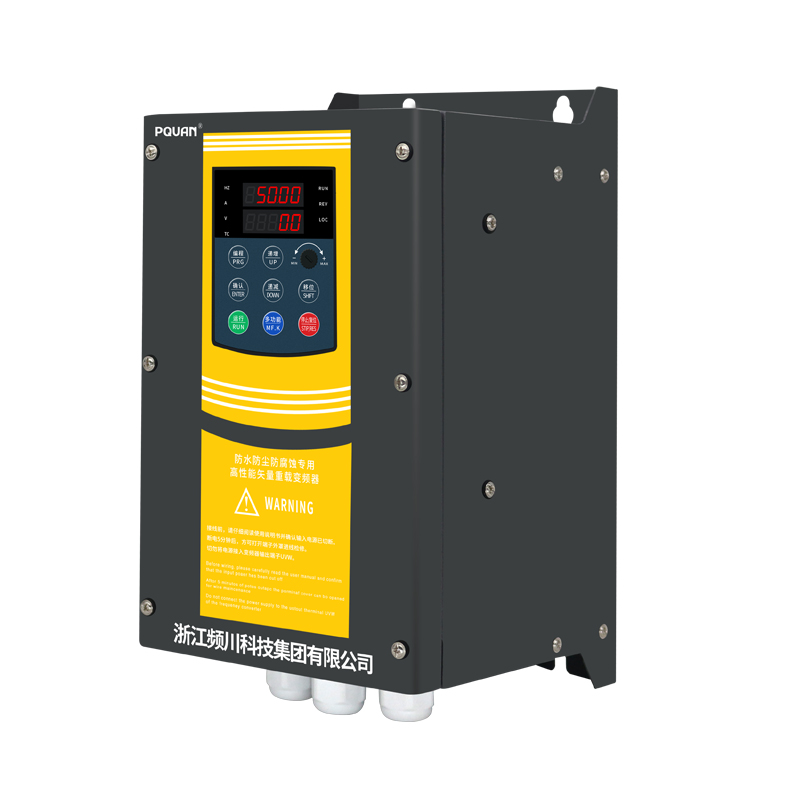

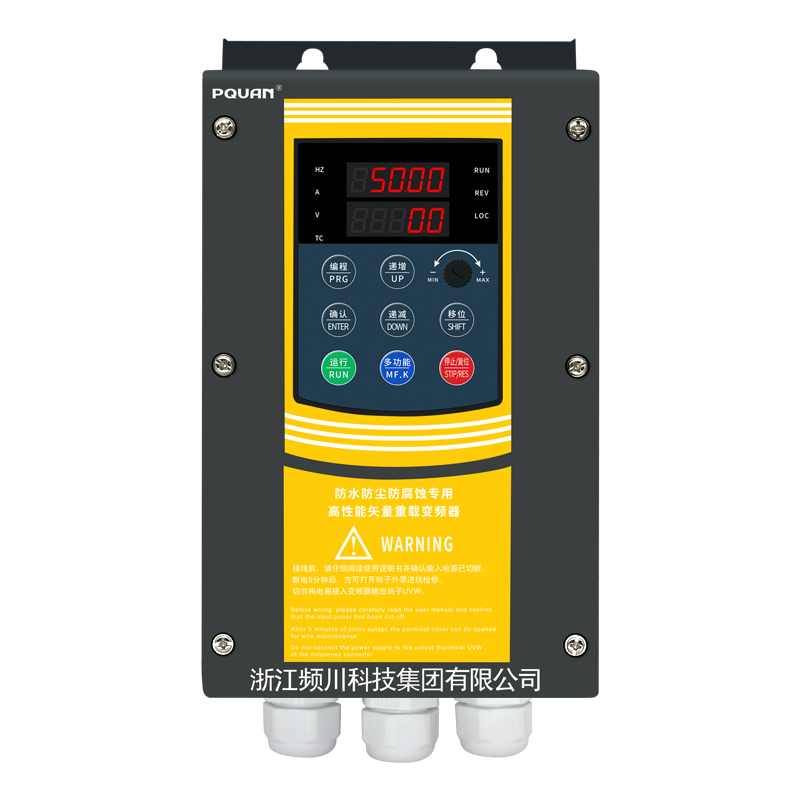

▌PQ580SF VFD 特性：
出色的防水防尘性能，使其适用于各种恶劣环境。
采用 IP67 高防护等级风扇的高防护等级全密封变频器。
整个逆变器系列采用喷漆处理的钣金底盘，具有更高的安全性、耐腐蚀性和更长的使用寿命。
支持 PT100/PT1000 温度模拟信号输入。
内置高质量、长寿命电容器，额定温度为 105℃，可工作 10,000 小时。
采用防水风扇、不锈钢风扇护罩和独立冷却管道设计，可有效散热并简化清洁和维护工作。
提供 0.1 秒输出和 200% 电流曲线保护，可提高扭矩输出。
集成了 PID 和 PLC 功能（可通过 PLC 或使用 DI1-DI6 多功能数字输入的控制端口实现多速控制），简化了智能控制系统的实施，为用户减少了时间和硬件成本。
针对缺相、过压、过流以及电机和驱动器故障提供全面保护。
提供强大的电机控制性能，支持 SVC 无传感器矢量控制和 V/F 控制。
提供数千个可配置参数，功能广泛。
可在 -15% 至 +20% 的宽电压范围内工作，扩大了其适用范围。
▌应用：
户外：具有良好的防尘和防溅功能，适用于农业灌溉、喷泉和户外照明等应用。
工业用：在多尘、非高压冲洗的工业环境（如轻工业生产和材料处理）中性能可靠。
潮湿：适用于潮湿、易溅水的环境，如水产养殖和食品加工中的非直接冲洗区域。
| 项目 | 规格 | |
| 输入 输出 | 电压范围 | 输入1 相 220V±15%，输出：3 相 200~240V、 |
| 输入1 相 220V±15%，输出：3 相 380~440V、 | ||
| 输入3 相 220V±15%，输出：3 相 200~240V、 | ||
| 输入3 相 380V±15%，输出：3 相 380~440V、 | ||
| 基本功能 | 电机类型 | 异步电机 |
| 永磁同步电机 | ||
| 最大频率 | 矢量控制：0~300 赫兹 V/F 控制：0~3000 赫兹 | |
| 载波频率 | 0.5kHz~15kHz；载波频率将根据负载特性自动调整。 | |
| 输入频率分辨率 | 数字设置： 0.1Hz | |
| 模拟设置： 0.01V 对应最大频率 ×0.025% | ||
| 控制模式 | 开环矢量控制、V/F 控制、扭矩控制、PID | |
| 启动扭矩 | 开环矢量控制：0.5Hz 180%，V/F 控制：0.5Hz 150% | |
| 速度可调范围 | 开环矢量控制 1:200，V/F 控制：1:100 | |
| 稳态速度精度 | 开环矢量控制 ±0.2%，V/F 控制 ±0.5% | |
| 扭矩控制精度 | ±5%（SVC） | |
| 过载能力 | G 型：150% 额定电流 60 秒，180% 额定电流 3 秒 | |
| P 型：120% 额定电流 60 秒，150% 额定电流 3 秒 | ||
| 扭矩提升 | 自动扭矩提升，手动扭矩提升 0.1%~30.0% | |
| V/F 曲线 | 线路类型、多点类型、N 功率 V/F 曲线 | |
| 斜坡模式 | 直线坡道；S 形曲线坡道； | |
| 四组加/减速时间，范围为 0.0 至 3200.0 秒。 | ||
| 直流制动器 | 直流制动频率：0.00Hz 至最大频率。 | |
| 制动时间： 0.0 秒至 36.0 秒 | ||
| 制动运行电流值：0.0%~100.0% | ||
| 简单的 PLC 多速操作 | 通过内置 PLC 或控制终端，可实现高达 16 档的运行。 | |
| 机载 PID | 它可轻松实现过程控制闭环控制系统。 | |
| 自动电压调节器（AVR） | 自动调节输出电压，无论电网电压如何波动，都能保持恒定水平。 | |
| 过压/电流失速控制 | 运行过程中自动限制电流和电压，以避免因过压/过流而频繁跳闸。 | |
| 故障电流限制器 | 尽量减少过流情况，保护逆变器。 | |
| 扭矩限制和控制 | 它可以自动限制扭矩，防止在运行过程中频繁过流跳闸。 | |
| 量身定制的选择 | 性能卓越 | 利用先进的电流矢量控制实现电机控制。 |
| 容错 | 在功率下陷期间，再生制动可使逆变器持续运行。 | |
| 定时控制 | 定时控制功能：设定时间范围 0.0~3200.0Min | |
| 巴士支持 | RS-485：Modbus | |
| 跑步 | 运行命令源 | 操作面板/控制终端/串行通信端口。您可以通过各种方式在这些信号源之间进行切换。 |
| 频率来源 | 数字设置、模拟电压设置、模拟电流设置、脉冲设置和串行通信端口设置。 | |
| 辅助频率源 | 10 种辅助频率源。灵活实现辅助频率微调和频率合成。 | |
| 控制信号输入端子 | 6 个数字输入端子，其中一个支持高达 20 kHz 的高速脉冲输入。 | |
| 2 个模拟输入端子，其中一个仅支持 0-10 V 电压输入，另一个支持 0-10 V 电压输入或 4-20 mA 电流输入。 | ||
| 控制信号输出端子 | 1 个数字输出端子； | |
| 2 个继电器输出端子； | ||
| 2 个模拟输出端子，支持 0-20 mA 电流输出或 0-10 V 电压输出； | ||

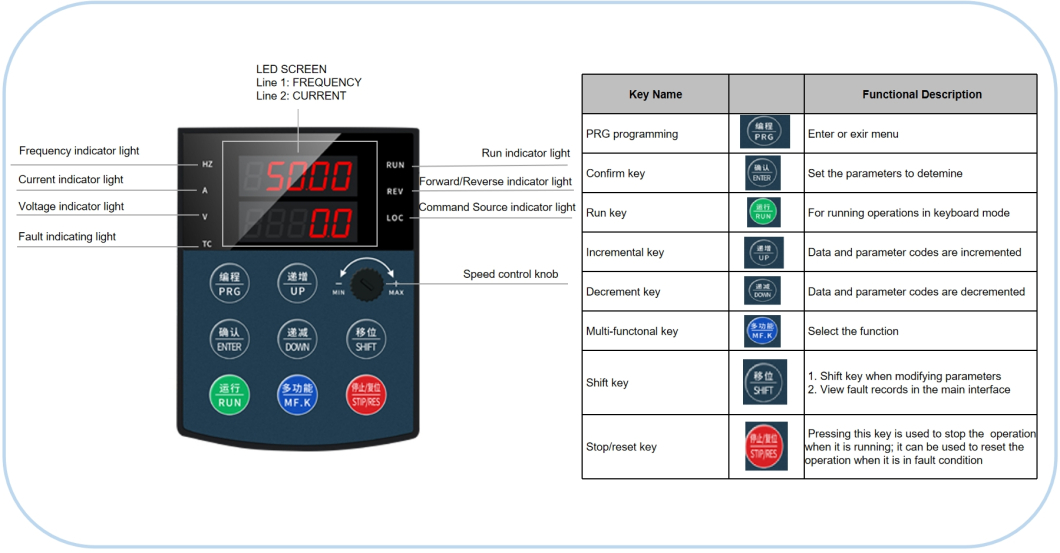

| 控制面板 | LED 显示屏 | 五位数字读数 |
| 按键锁定和功能选择 | 它可以部分或完全锁定按键，并定义某些按键的功能范围，以防止误操作。 | |
| 25 保护功能 | 开机时电机短路检测、输入/输出缺相保护、过流保护、过压保护、欠压保护、过热保护和过载保护。 | |
| 环境 | 安装环境 | 在室内，避免阳光直射、盐分、灰尘、腐蚀性或易燃气体、烟雾、蒸汽。 |
| 海拔高度 | 海拔 1000 米以下。(海拔 1000 米以上使用时，降低负载水平）。 | |
| 环境温度 | -10 ℃ 至 +40 ℃（在环境温度为 40 ℃ 至 50 ℃ 时降额使用） | |
| 湿度 | 小于 95%RH，无冷凝水 | |
| 振动 | 小于 5.9 米/秒（0.6 克） | |
| 结构 | 保护级别 | IP20 |
| 冷却方式 | 强制风冷 | |
| 安装方法 | 壁挂式、落地式电气控制柜。 | |
